DETALHES E ESPECIFICAÇÕES

A Plataforma de Coleta Dados (PCD) da Carmel Tecnologia é projetada para atender às necessidades de pesquisadores e profissionais do clima. Com sensores de alta precisão, a PCD coleta dados detalhados sobre temperatura, umidade, precipitação, entre outros, fornecendo informações valiosas para a análise climática e meteorológica.

Caracteristicas Especificações Dimensões Downloads

Sensores

Temperatura

Umidade

Chuva

NOx

CO2

PM2

Pressão barométrica

Hardware

4G

DL 10Mbps, UL 5Mbps

RS232

256000 bps

RS485/RS422

256000 bps

USB 2.0

FLASH

128MB SPI Flash

BATERIA

Externa 7.2Vdc

uSD

até 16GB

Entradas analógicas

0-30V, 4-20mA e mV

Entradas digitais

High speed 50Khz

SIM

2 Slots

GPS

56 Canais 2.5m CEP

RTC

Alta precisão

Protocolos

MQTT

Logs e comandos

Modbus

Mestre/Escravo

HTTP

FTP

Serviços

REMOTE UPDATE

RMS

Gerenciamento remoto

CRIPTOGRAFIA

Features

MOBILE

Mobile module:

4G(LTE Cat1 /EGPRS 2G fallback), FDD-LTE Rel 13 [B1, B3, B5, B7, B8, B28] and B66*

SIM switch:

2 SIM cards, auto-switch cases: weak signal, no network, network denied, data connection fail, SIM idle protection

Status:

Signal strength (RSSI), data connected

SECURITY

Secure boot:

Cryptographic integrity check of the each system boot process.

OpenVPN:

*Soon

Mobile quota control:

Set up custom data limits for both SIM cards

MQTT GATEWAY

MQTT gateway:

Allows sending commands and receiving data from Modbus Master through MQTT protocol

MONITORING & MANAGEMENT

FOTA:

Firmware update from server

MQTT:

MQTT publisher

MODBUS:

MODBUS TCP status/control

RMS:

Carmel Remote Management System (RMS)

FTP:

FTP Client

IOT PLATFORMS

Telit DeviceWise:

Industrial IoT Integration and enablement Platform

WhatIcs:

Energy Management & Monitoring Software for Smart Meters, Sensors & Business Data

SYSTEM CHARACTERISTICS

CPU:

ARM, 120 MHz

Flash storage:

128 MB, SPI Flash

SD Memory Card:

up to 16GB

FIRMWARE / CONFIGURATION

Windows Software:

Update FW from file, configuration profiles, configuration backup

FOTA:

Update FW/configuration from server

RMS:

Update configuration for multiple devices

Keep settings:

Update FW without losing current configuration

INPUT/OUTPUT

Input*:

3x high speed(50Khz) digital input(0 - 30V), 3x digital(10Hz) input(0 - 30V), (on 8 pin connector) 7 x analog input *(0 - 5V)(0 - 30V)(0 - 20mA)(4 - 20mA), (on 8 pin connector)

Output*:

3 x SPDT relay output (250VAC, 5 A), (on 3 x 3 pin power connector)

Events:

Fall pulse, rise pulse

Functions:

Timed, RTC Synchronized

Tipo:

Pulse counter, totalizer, time counter

LOCATION TRACKING*

GNSS:

GPS, GLONASS, BeiDou, Galileo and QZSS

Position accuracy:

Autonomous 1.5m CEP

NMEA:

NMEA 0183

USB

Data rate:

USB 2.0

Applications:

Configurations, programming and monitoring through Smartcontrol software

SD CARD

Physical size:

Micro SD

Applications:

GSM logs, communications logs, user logs

Capacity:

Up to 16 GB

Storage formats:

FAT32

POWER

Connector:

2 pin industrial DC power socket

Input voltage range:

7 - 32 VDC reverse polarity protection; surge protection >31 VDC 10us max

Power consumption:

< 1 W idle, < 3 W Max

I2C*

Output*:

Db9 connector, I2C (with SDA, SCL and GND); Surge Protection

Embedded protocols:

Sensors like BM280, SGP30, Am2315, SHT20

Power output:

5V/1A software controlled

Surge immunity:

ESD, IEC 61000-4-2, +-30kV contact, +-30kV air, EFT, IEC 61000-4-4, 50A/50ns; Lightning, IEC61000-4-5 2nd Edition, 19A@8/20uS

PHYSICAL INTERFACES

I/Os:

Up to 7 x 12 Bits Analogs Inputs, 6 x Digital Inputs, 3 x Rele Outputs, NiMH Charger Output(optional), 5V/1A Sensor supply(optional)

Status LEDs:

8 x bi-color: GSM status LED, GPRS status LED, Server Connection status LED, Charger status LED, SIM Card status LED

SIM:

2 x SIM slots (Mini SIM - 2FF), 1.8 V/3 V, external SIM holders

Power:

1 x 2 pin power connector

Input/output:

2 x 8 pin industrial socket for inputs, 3 x 3 pin industrial socket for outputs

Antenas:

1 x SMA for Mobile, 1 x SMA for GNSS(optional)

USB:

1 x USB A port for external devices

SD card:

Micro SD card slot

Reset:

Reboot/User default reset/factory reset button

PHYSICAL SPECIFICATION

Casing material:

Plastic housing, INOX panels

Dimensions:

8 x 110 x 50 x 100 mm

Weight:

280 g

Mounting options:

DIN rail

OPERATING ENVIRONMENT

Operating temperature:

-10°C to 75°C

Operating humidity:

10% to 90% non-condensing

Ingress Protection Rating:

IP30

Mais Detalhes

Modelo 3D

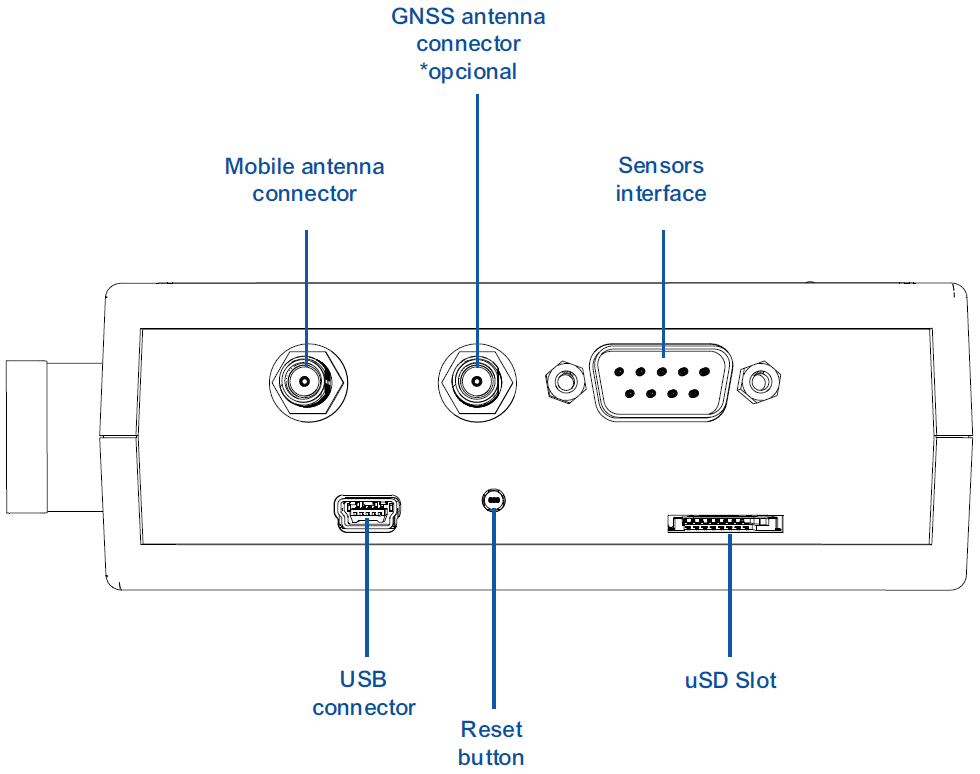

Vista Frontal

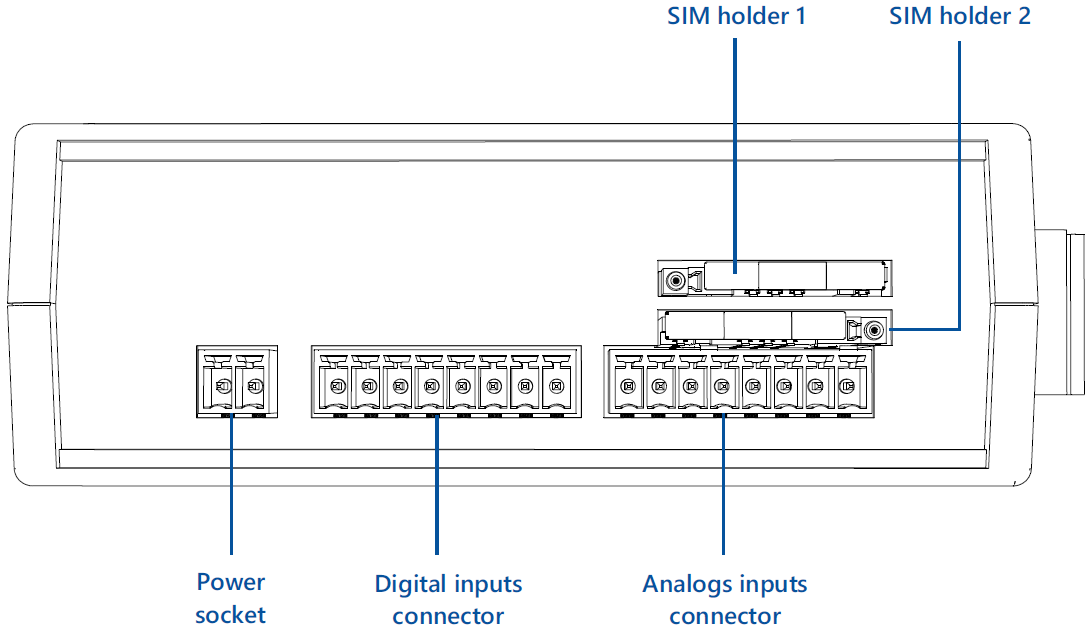

Vista Traseira

Dimensões Espaciais

Datasheet

Datasheet-P4NNN-V1.04

USB driver

USB-DRIVER-WIN64

Firmware

Aplicações:

Emparn 1.01

Bootloader:

Boot 0020 - 23/03/2023

Kernel:

0085/2405 - 02/03/2026
